شگل

شگل قطعه‌ای است که برای اتصال تجهیزات و قطعات مختلف هنگام جابجایی و بلند کردن بار از آن استفاده می‌شود. شگل ها معمولاً از یک میله فولادی خمیده شکل تشکیل‌شده‌اند که براثر حرارت بسیار زیاد به یک حلقهٔ بسته تبدیل می‌شود همچنین این ابزار شامل یک عدد پین و دو عدد چشمی می‌باشد.

این محصول هنگام قلاب کردن و جابجایی بارهای سنگین برای ایجاد ایمنی بیشتر مورد استفاده قرار می‌گیرد. شگل موقع حرکت دادن بار یک اتصال قوی بین دونقطه از قطعه را به وجود می‌آورد که قطع کردن این اتصال بسیار سخت می‌باشد.

از شگل برای اتصال انواع کابل،سیم بکسل، زنجیر، قلاب، تجهیزات حمل‌ بار ، جرثقیل و غیره در صنایعی مانند کارخانجات تولید فلزات و فولاد، جابجایی قطعات صنعتی بزرگ، بنادر برای حمل بارهای سنگین، صنایع بزرگ ساختمان سازی، دکل و برج سازی و غیره مورد استفاده قرار می‌گیرد.

ابزارچی؛ با کیفیت ترین و بهترین شگل های موجود در بازار را اعم از شگل U ، شگل تناژدار و شگل نعلی با کم ترین قیمت در اختیار شما قرار میدهد.

ساختمان شگل

شگل یک ابزار دایره ای شکل با دو چشمی و یک پین با مهره برای سفت و بست کردن تشکیل شده است. پین شگل از جنس فولاد محکم و یکپارچه آهنگری شده بدون هیچ نوع جوش با اتصالی ساخته می‌شود.

در تمام شگل های استاندارد روی بدنه آن میزان ظرفیت تحمل بار و تناژ و نیز اطلاعات شرکت سازنده و اطلاعات شناسنامه ای درج می‌شود. بنابرین پیشنهاد می‌شود که دلیل آنکه شگل یک وسیله بسیار حساس در امر بارگیری است حتما از نوع استاندارد و مارک دار آن استفاده شود.

روش ساخت شگل

شگل به روش ریخته گری با دستگاه های قالب بند تهیه می‌شود. بعد از قالب گیری به روش حرارت 50 درجه سانتی‌گراد که نقطه بحرانی فولاد محسوب می‌شود داغ کرده و با جریان هوا سرد می‌کنند.

در برخی روش هم برای افزایش کیفیت آن بعد از حرارت 50 درجه داخل آب یا روغن حرارت با درجه 550 تا 660 درجه سانتی‌گراد بهبود داده می‌شود

انواع مختلف شگل (Shackles )

شگل ها به‌طورکلی به دودسته تقسیم می‌شوند که عبارت‌اند از:

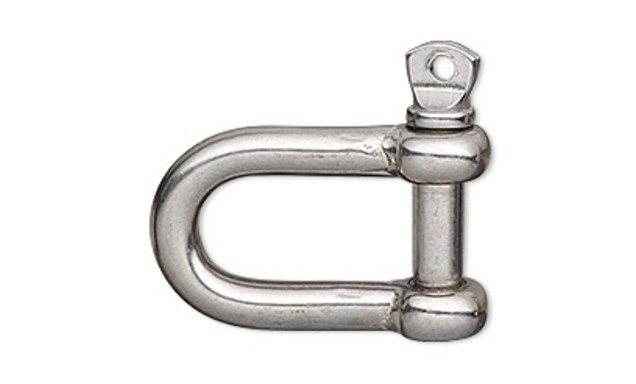

نوع D یا شگل زنجیری

این نوع از شگل ها همان‌طور که از اسمشان مشخص است بدنه‌ای به شکل D دارند و نسبت به نوع دیگر شگل ها باریک‌تر می‌باشند

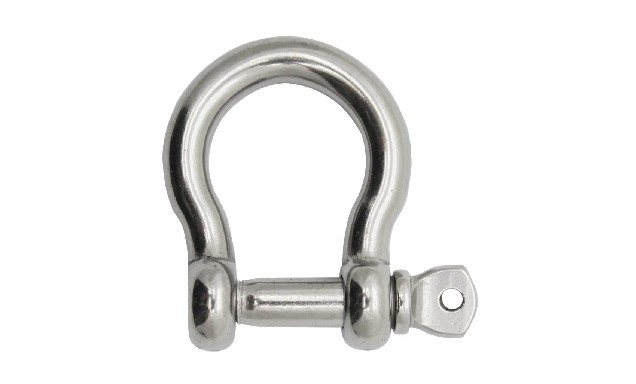

شگل نعل اسبی یا شگل کمانی

شگل های نعل اسبی تنوع بیشتری نسبت به شگل های زنجیری دارند و در مقایسه با شگل نوع D از استحکام بیشتری برخوردار می‌باشند به همین دلیل در جابجایی و حمل بارهای سنگین بسیار کاربرد دارد.

نحوه استفاده انواع شگل‌ها :

لیست طرح  استاندارد شگل بر اساس استاندارد  BS  و نوع استفاده آن در ادامه آورده است.

• شگل طرح D کوچک :

به دلیل فاصله بین دو فک و چشمی آن کوچک می‌باشد که مناسب استفاده برای قلاب کردن، استفاده در پیچ کردن گوشواره‌ای، استفاده برای اتصال انواع سیم های بکسل چشمی دار و غیره مناسب است.

• شگل طرح D بزرگ :

برای کاربرد های معمولی مورد استفاده قرار می‌گیرد. به دلیل اینکه فاصله بین دو چشمی داخلی آن بزرگتر است.

• شگل طرح نعل اسبی طرح بزرگ :

برای کارهای عمومی و معمولی مورد استفاده قرار می‌گیرد. اندازه دو سر داخلی چشمی آن بزرگ می‌باشد.

• شگل طرح نعل اسبی طرح کوچک :

به دلیل کوچک بودن فاصله دو سر داخلی چشمی آن مناسب استفاده برای حمل بار با قلاب، استفاده به عنوان پیچ های گوشواره‌ای و اتصال هر نوع سیم بکسل و غیره می‌باشد.

• شگل طرح چنگکی :

طرح آن به صورت D می باشد که از یک پیچ مخروطی تشکیل شده است. مناسب استفاده از چنگک برای مکان‌هایی که روزنه های آن کوچک است مورد استفاده قرار می‌گیرد.

مشخصات فنی شگل‌ها :

شگل های ساده و شگل های تناژ هر کدام بسته به نوع کاربری آن در اندازه های مختلف تولید می‌شود که باید حتما در استفاده از آن دقت داشته باشید. در ادامه مشخصات انواع شگل را برای شما معرفی می‌کنیم :

شگل ساده :

برای اتصال و حمل بارهای کمتر از وزن یک تن و معمولی مورد استفاده قرار می‌گیرد. اندازه شگل‌های ساده با ضخامت 6، 8، 10، 12، 14، 16، 18، 20، 22، 24، 26، 28، 30  تولید می‌گردد.

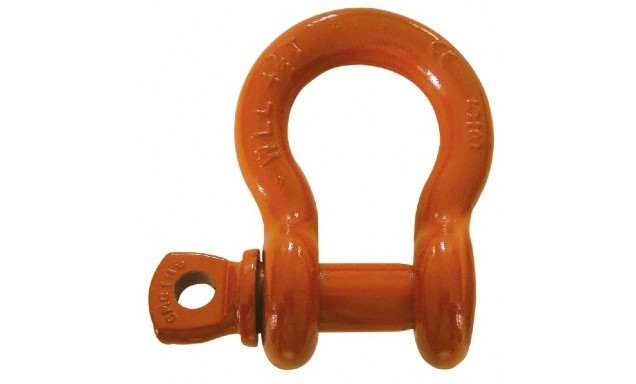

شگل تناژ‌‌دار :

برای حمل و اتصال بارهای بیش از وزن 1 تن و به بالا می‌باشد. عموما شگل های تناژ در اندازه های 1 تن تا 25 تن و تا اندازه تناژ 120 تن تولید و عرضه می‌شود. هر کدام از تناژها از استاندارد کاری مختلف برای حفظ ایمنی محل کار مورد استفاده قرار می‌گیرد.

جنس شگل ها

همان‌طور که گفته شد شگل ها از یک میله فولادی خمیده تشکیل‌شده‌اند که براثر حرارت به‌صورت یک حلقهٔ بسته درمی‌آیند اما این نکته را نیز در نظر بگیرید که فولاد استفاده‌شده در این قطعه بدون انجام هیچ‌گونه جوشکاری ساخته می‌شود. همچنین در ساخت شگل علاوه بر استفاده از فولاد از فلز منگنز نیز استفاده‌شده است.

کاربرد شگل ها

شگل ها چه در لوازم صنعتی و چه لوازم‌خانگی کاربرد بسیاری دارند و وجود آن در این وسایل یک ضرورت می‌باشد. شگل های سبک‌تر معمولاً در وسایل کوچک‌تر و خانگی مانند بکسل ماشین, لوازم کوه‌نوردی و … مورد استفاده قرار می‌گیرد و همچنین شگل هایی که وزن سنگین‌تری دارند در صنعت برای جابجایی بارهای بسیار سنگین به کار می‌رود.

نکات ایمنی هنگام استفاده از شگل

• حتماً قبل و بعد از هر بار استفاده از شگل قطعه را ازنظر خوردگی, کج شدن, زنگ‌زدگی بررسی کنید.
• به‌هیچ‌عنوان قطعاتی مانند میله‌گرد, پیچ و … را جایگزین پین شگل نکنید زیرا این امکان وجود دارد که پیچ زیر وزن سنگین بار خم شود و امنیت کار را تا حد زیادی کم کند.
• از گرما دادن و حرارت رساندن به این قطعه خودداری کنید. (جوشکاری)
• به این نکته توجه کنید که شگل ها برای تحمل کردن نیروهای عمودی طراحی‌شده است بنابراین از واردکردن نیروهای جانبی به شگل خودداری کنید.
• اگر هنگام استفاده از سیم بکسل و شگل از چشمی استفاده نکنید این احتمال وجود دارد که سیم بکسل دچار آسیب‌دیدگی و پارگی شود.
• حتماً توجه کنید که دهانهٔ شگل بیش‌ازاندازه باز نشده باشد. در صورت باز بودن بیش‌ازاندازه دهانه شگل پین به‌طور کامل و درست درون آن قرار نمی‌گیرد که بسیار خطرناک می‌باشد.

روش شناخت شگل مناسب و خوب

عموما شگل ها بسته به نوع حرارت و نوع تولیدی که انجام می‌شود در شناسنامه بدنه خود از علایم کد 04 یا 06 بر اساس استاندارد BS استفاده می‌کند، که مشخص کننده نوع سخت کاری و نیز حرارت کاری روی آن در فرایند تولید است.

تمام سازندگان شگل به دلیل حساسیت استفاده از آن و برای حفظ ایمنی روی هر شگل موظف هستند گواهی سلامت فنی را به خریدار تقدیم کنند. تمام شگل‌ها بعد از طی کردن پروسه آزمایش Proof Test توسط مهندس مجرب  برای جلوگیری از پوسیدگی یا زنگ زدگی با یک پوشش گالوانیزه یا با ماده ای به نام کادیوم پوشش می‌دهند.

سایر اطلاعات درج شده در روی بدنه شگل عبارتند از :

• نام شرکت سازنده
• اندازه ضخامت شگل
• ظرفیت قابل تحمل شگل SWL بر اساس تن

شگل‌ها برای بستن پین به دو صورت پیچی یا مستقیم تهیه می‌شود. بسته به نوع بار هر کدام می تواند کارآیی مختص به خود را داشته باشد. به عنوان مثال برای حمل بارهای عمودی و فشارهای که از اطراف به آن بر اثر تاب وارد می‌شود از نوع بدون پیچی استفاده می‌شود.

شگل های پیچی برای استفاده مکرر و زیاد در حمل بارهایی که قرار است به مدت طولانی ثابت بماند مورد استفاده قرار می‌گیرد. سفت کردن پیچ شگل اگر با تناژ بالا باشد نباید زیاد سفت شود تا خم شود. بلکه مقداری سر آن شل بماند تا استحکام خوبی داشته باشد
